型號說明

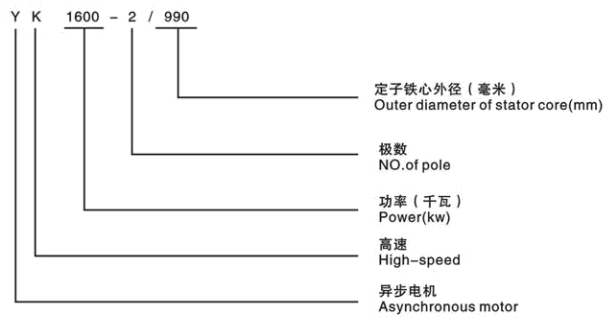

西瑪電機以YK1600-2/990為例:“Y”表示異步電動機;“K”表示高速;“1600”表示功率為1600KW;“2”表示極數;“990”定子鐵心外徑為990mm。
電機概述

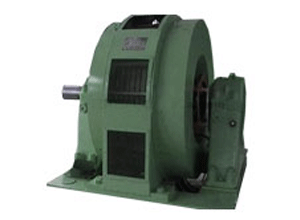

YK系列電動機是大型二級(快速)三相異步電動機。電動機的同步轉速為3000r/min。工作環境溫度不超過+40攝氏度,海拔高度不超過1000m,相對濕度不超過90%.電動機繞組絕緣等級為B級,根據需要也可制為F級。在各種條件下運行性能可靠。繞組經過VPI真空浸漬,絕緣性能好,壽命長久,電動機允許溫異為80K。
本系列電動機具有兩個軸伸端,使用任何一端都可驅動所配套機械。電動機軸承與地板之間是絕緣的以防止軸電流產生。
本電動機結構牢固,適合長期連續運行。使用和維修方便,機座采用鋼板焊接箱式結構,可根據不同需要制成以下四種結構形式:
1、把冷卻器安裝在基礎地坑里,并且與電動機的排風管道相連接。地坑與周?chē)h(huán)境是密封的稱下水冷。
2、把冷卻器安裝在電動機的上部,在電動機的內部形成一個獨立閉合的冷卻系統稱上水冷。
3、把冷卻器安裝在電動機的兩側,在電動機內摧部形成一個獨立閉合的冷卻系統成側水冷。
4、開啟式,電動機可接管道通風或自然通風用途。
本系列電動機適用于驅動沒有特殊用途的機械,例如:水泵、鼓風機。
質量保證
西瑪電機(集團)股份有限公司是國內專業生產大中型、高低壓、交直流電機的大型企業,是集電機設計制造、電氣控制、機械加工、模具、鑄造、運輸等自動化、成套工程為一體的系統化動力系統提供商。產銷規模在全國電機行業中名列前茅,連續7年保持了高速增長的發展態勢。并已在2004年入圍中國機械行業500強,2005年中國電器工業排名第58位。1995年率先在行業取得了ISO9001-1994質量體系認證,2005年8月通過了中國質量認證中心(CQC)的ISO9001-2000質量體系認證。2006年5月通過了ISO14000環境管理體系和OHSAS18000職業健康安全管理體系認證,同時又通過歐洲“CE”,美國“UL”和國家安全強制性“CCC”認證,質量信譽AAA等級企業。主導產品先后或得“部、省、市名牌產品”及“西安市免檢產品”,“中華之光名牌產品”等榮譽稱號。
為了提高各類機電產品質量,加強售前售后服務,讓顧客放心滿意,西瑪電機堅決執行機械工業部機床工具行業科研設計院所八個單位“質量保證聲明”,認真貫徹落實聲明中各項條款,并嚴格按ISO9001:2000質量管理體系各項規章制度,保證做到:
一、認真貫徹執行國家有關標準,嚴格按標準貨合同技術要求制造、檢查所生產的產品,不合格不出廠。
二、產品測量基等各類成品份產品總裝,聯機調試完工后,裝配人員對其進行72小時運轉考機后方可交檢:嚴格按過有關標準進行跑核試驗和可靠性試驗,以調高新產品可靠性,消除早期故障。
三、在正常銷售條件下,上述成臺份產品嚴格按期交貨。功能部件保證在三個月內供貨,特殊情況可以提前交貨。如發生延期,按質量上臺階“九七”新舉措實施賠償。
四、顧客在使用產品過程中,如發現質量問題,在接到顧客通知后,保證在24小時答復,需現場服務的,48小時內啟動,并做到故障不排除維修人員不撤離。
五、產品出廠,技術文件完備。凡屬產品質量問題,一律三包維修,產品維修仍達不到出廠要求,產品包退包換。
六、西瑪電機產品一經出售終身成本費保修。
訂貨須知(用戶訂貨時須注明如下要求)
電機型號(YR3551-4) 安裝方式(IMB3)
額定功率(220kW) 防護等級(IP23)
額定電壓(6000V) 冷卻方法(IC01)
額定頻率(50Hz) 絕緣等級(F級)
同步轉速(1500r/min) 環境條件(海拔1000m,環境溫度40℃)
1、訂貨時請先查閱產品樣本,確定所需產品的型號規格等數據,盡可能選擇樣本所列的標準規格產品,在訂貨合同中請注明電動機的型號、功率、調速、電壓、頻率、噪聲及安裝型式等。若未注明噪聲等級,均按2級供貨。
2、如有特殊要求,如雙軸伸、出線盒位置反盒、轉軸逆向旋轉、需要制成濕熱帶型,或戶外防腐型及其他等,均需在合同中明確注明,并事先與我廠聯系。
YK系列大型高速三相異步電機(技術參數)——西安西瑪電機
技術數據完善中。。。。。。
YK系列大型高速三相異步電機(資料下載)——西安西瑪電機
YR系列(H355-1000)高壓三相異步電機(樣本下載):技術數據完善中。。。。。。
文件格式:CHM
文件大小:KB
內容簡介:
為了方便廣大新老客戶了解西安西瑪電機產品相關參數及性能,西安西瑪電機網絡(luò )部特制作了一套完整的電機系列產品電子樣本供大家參考選型。該系列電機產品電子樣本均以HTML格式制作,并采用微軟的CHM幫助文件的格式編譯后進行壓縮處理成ram格式,用戶在任何操作系統均可解壓后(注:解壓本電子樣本無需解密碼)打開瀏覽,不需要借助任何閱讀軟件。
西安西瑪電機“Y系列(IP44)三相異步電機”主要內容有:Y系列(IP44)三相異步電機產品介紹、技術參數、外形圖、安裝尺寸及相關說明。
注:該產品樣本只提供常規電機的相關資料及參數。如需訂制特殊規格的電機(如:異形、異電壓、進口軸承、歐洲標準的電機),請與我廠技術部門聯系。
