電機換向器的相關知識
換向器在直流電機中的作用?
電動機線圈每當躍過平衡位置時就改變電流方向的原因: 反證法:若不改變會(huì )怎樣?線圈躍過平衡位置后受力方向不變卻成了阻礙轉動的力(力與轉動方向反向)線圈最終返回到平衡位置擺幾下后停下來。 為了使線圈轉動能沿一個方向持續必須及時變阻力為動力!即改變磁力的方向,只改變電流方向的方案最好!

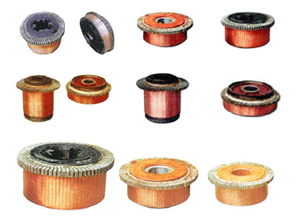

對換向器的簡單認識:結構上即兩個銅(半)環,分別與線圈兩端相連 故會(huì )隨著線圈轉動(隸屬轉子);換向器外部搭著正負兩個電刷A\B;半環中間絕緣(否則外部AB相連電源短路);當轉動時換向器內部的線圈兩端不斷改變著與之間接接接觸的正負電刷AB 比如ab端一會(huì )與A電刷(負)接…一會(huì )又…。
所以電流一會(huì )從ab邊出來一會(huì )從ab邊進去,即線圈中的電流方向發生了變化(注直流電動機外部電流方向不變)換向器把外部的直流電變成線圈內部交流電。
換向器功能:
換向器顧名思義就是換向,改變電樞線圈中的電流方向,使得在勵磁的作用下始終往一個方向轉。即:把直流變交流(應用直流電動機) 也能把交流變直流(應用直流發電機)。
電刷與換向器之間接觸不良故障:
如電刷彈簧壓力不合適,電刷與刷盒間配合太緊或太松、盒邊離換向器表面距離太大,使電刷與換向器表面接觸不良產生火花。

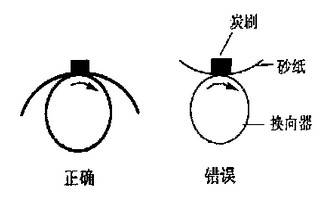

用00號玻璃細砂紙或用換向器磨石把換向器打磨光滑后,再用00號細砂紙壓在電刷和換向器中間(有砂的一面朝向電刷接觸面,緊貼在換向器的表面上,不能兩端拉起),調整電刷與換向器接觸面,應大于整個電刷截面的80%,然后刷凈炭屑、砂粒,再用布揩干凈。

砂紙打磨電刷方法
換向片間短路故障:
云母磨蝕造成換向片間短路,產生火花。可先拆下線圈,清除云母片上雜質細屑,使用萬用表檢查出短路片后,用工具清除片間金屬屑,電刷粉末、腐蝕性物質及塵污等,再用萬用表檢查確無短路后,用云母粉末或用小塊云母加上膠水填補孔洞使其硬化干燥。
刷握松動、電刷排列不成直線故障:
在正常運行中,電刷要排成一條直線,如不成直線會(huì )影響到換向器接觸面積與整流的好壞。電刷位置偏差愈大,火花也愈大。修理時,,應把電刷校正為一直線后擰緊。
